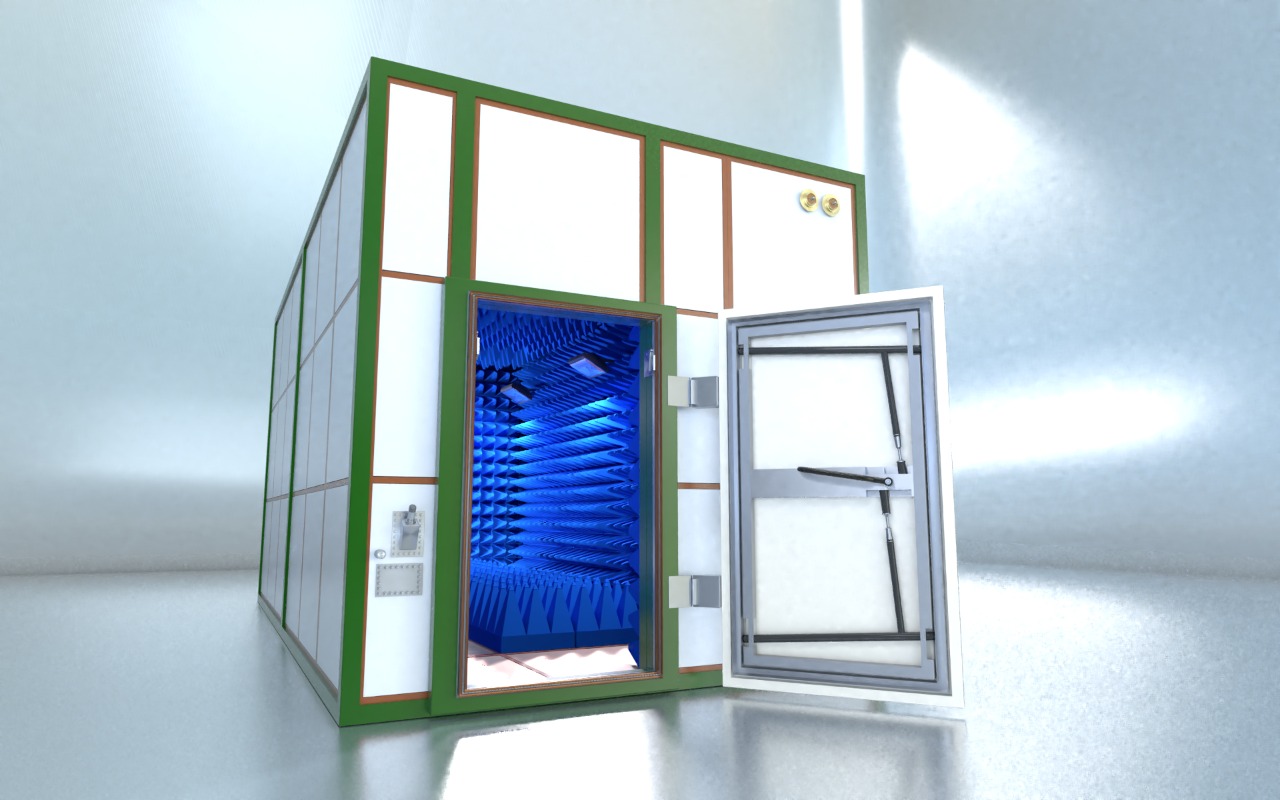

УНИВЕРСАЛЬНАЯ АЛЬТЕРНАТИВНАЯ ИЗМЕРИТЕЛЬНАЯ ПЛОЩАДКА «МАИП»

Универсальная альтернативная измерительная площадка «МАИП» разработки ГК «МАСКОМ» предназначена для комплексного проведения лабораторных работ по специальным исследованиям: ПЭМИН, АЭП и ВЧО.

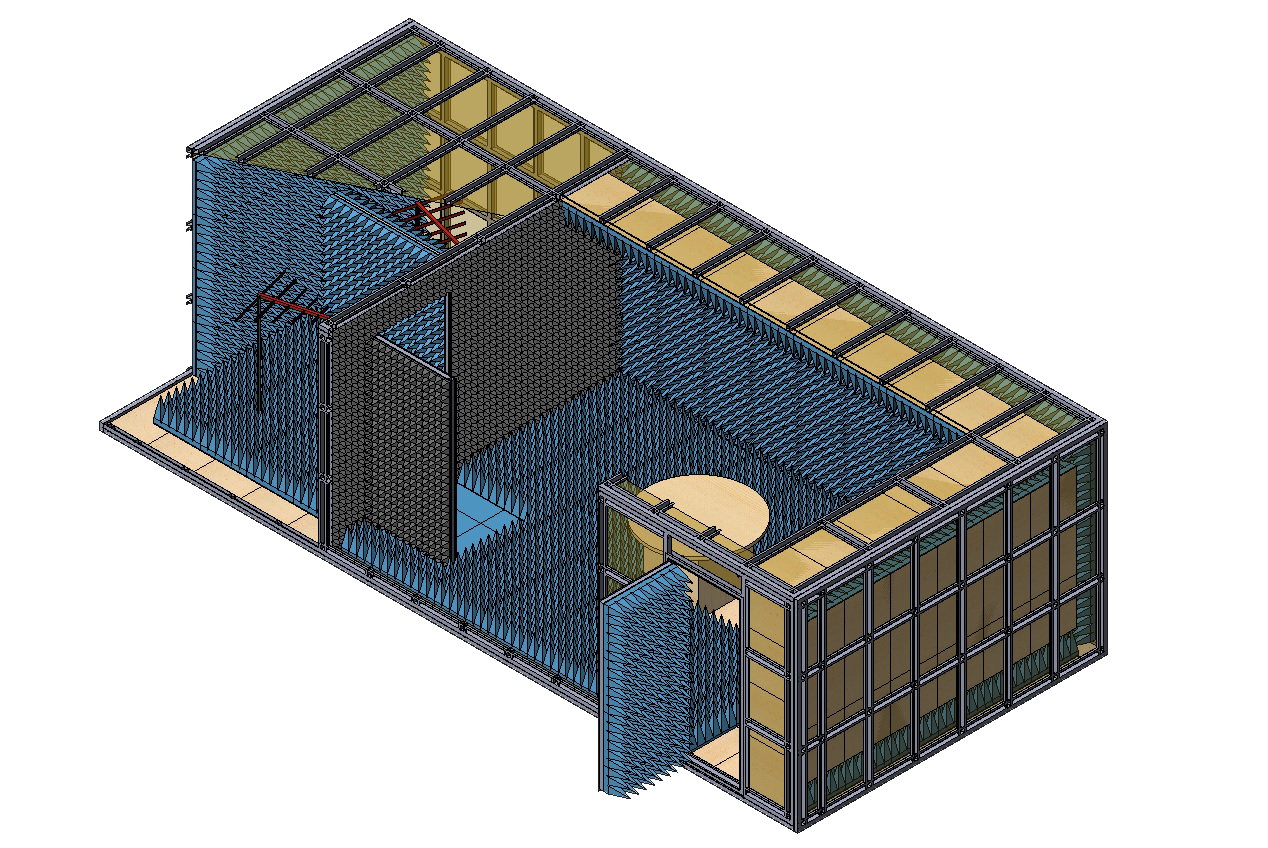

МАИП представляет собой экранированное помещение, покрытое изнутри радиопоглощающим материалом, с металлической пластиной заземления на полу, покрытой токопроводящим линолеумом. Внутри выгорожена звукопоглощающая камера.

МАИП разработана в соответствии с действующими нормативными документами, утвержденными приказами ФСТЭК России в 2017-2018 годах с учетом изменений, внесенных 2019 г.

Радиопоглощающий материал обладает характеристиками поглощения электромагнитных сигналов, удовлетворяющими по коэффициенту отражения требованиям методического документа, утвержденного приказом ФСТЭК России в 2018 году с изменениями 2019 года. Звукопоглощающая камера покрыта материалом, обладающим нормальным коэффициентом звукопоглощения в соответствии с требованиями методического документа, утвержденного приказом ФСТЭК России в 2018 году.

ПРЕИМУЩЕСТВА

1

Собственное российское производство полного цикла, исключающее риски импортных поставок (согласование с Минпромторгом РФ, таможенные и логистические риски, курсовые разницы).

2

Разработка проектно – сметной документации в соответствии Постановлением Правительства РФ от 16.02.2008 года, №87, прохождение экспертизы проектной документации, подготовка рабочей документации.

3

Проведение собственными силами измерений затухания ЭМ сигнала камеры с выдачей протоколов и паспорта на изделие.

4

Специальная проверка и специальные исследования оборудования, устанавливаемое в экранированные камеры, аттестация контрольно-измерительной аппаратуры как объекта информатизации в соответствии с Приказом ФСТЭК России № 025.

5

Выполнение подготовительных работ по обустройству площадки для размещения БЭК.

6

Наличие у специалистов третьей формы допуска к государственной тайне.

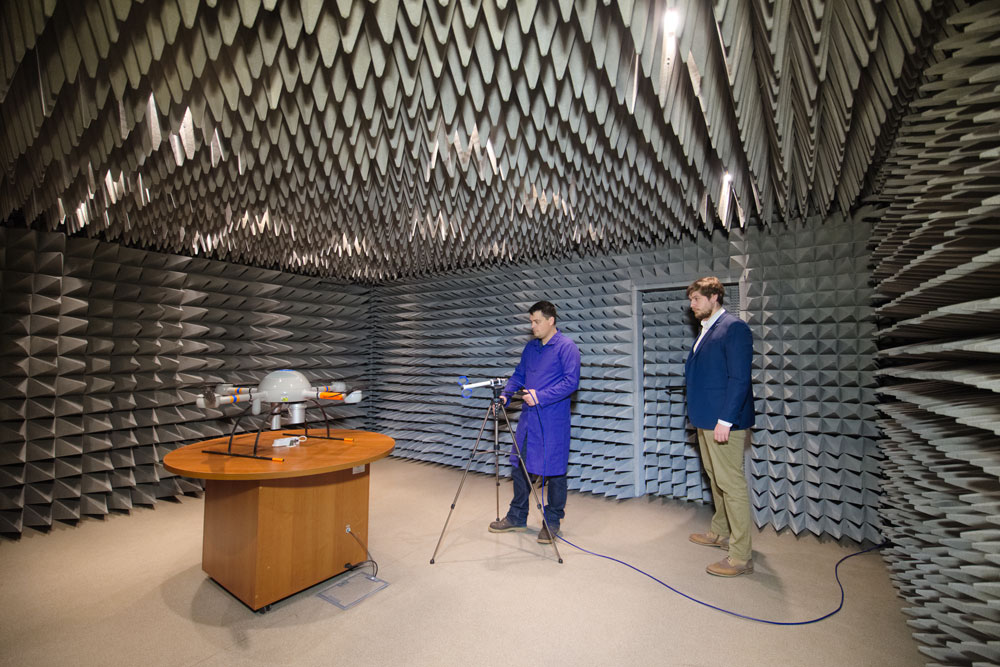

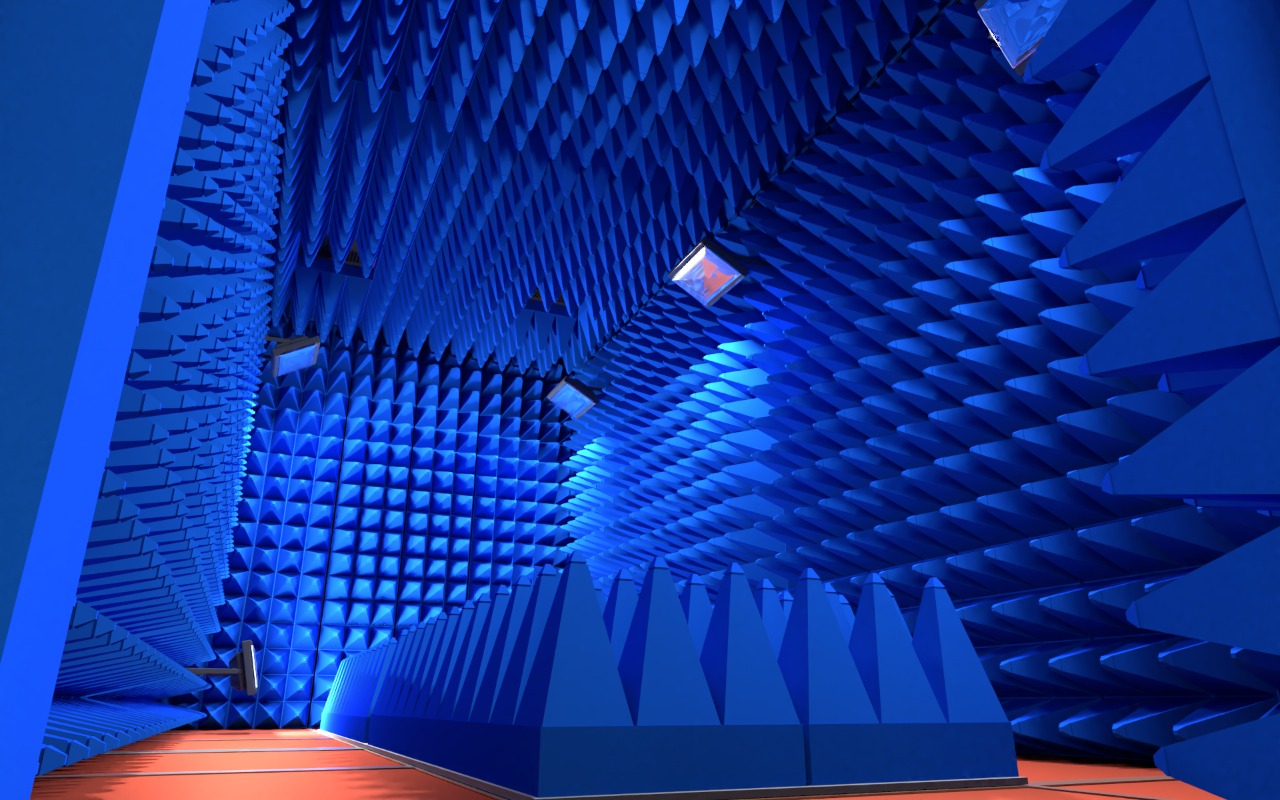

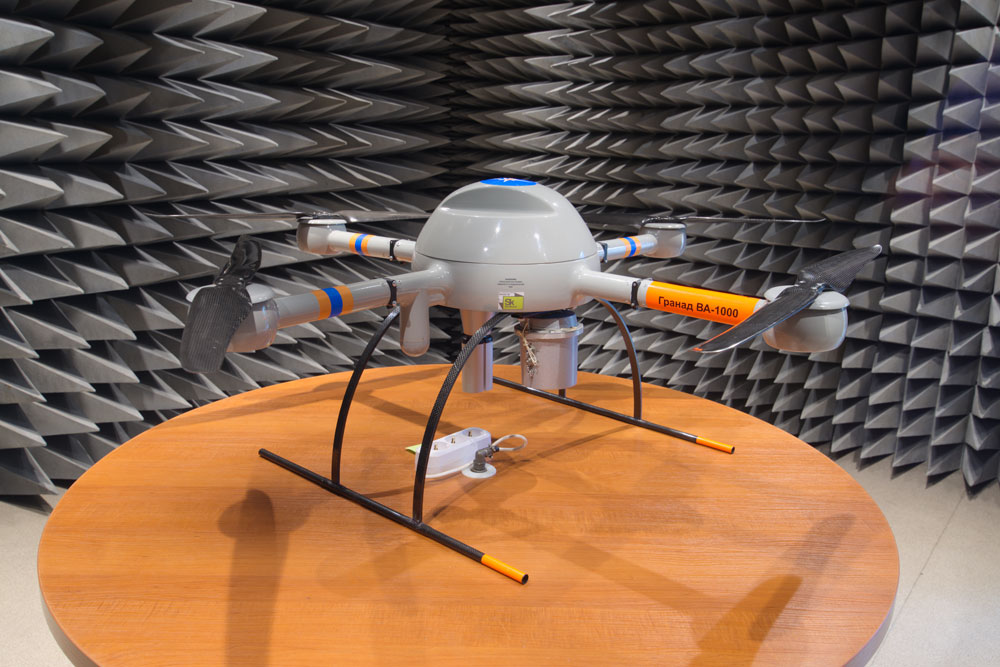

БЕЗЭХОВЫЕ КАМЕРЫ

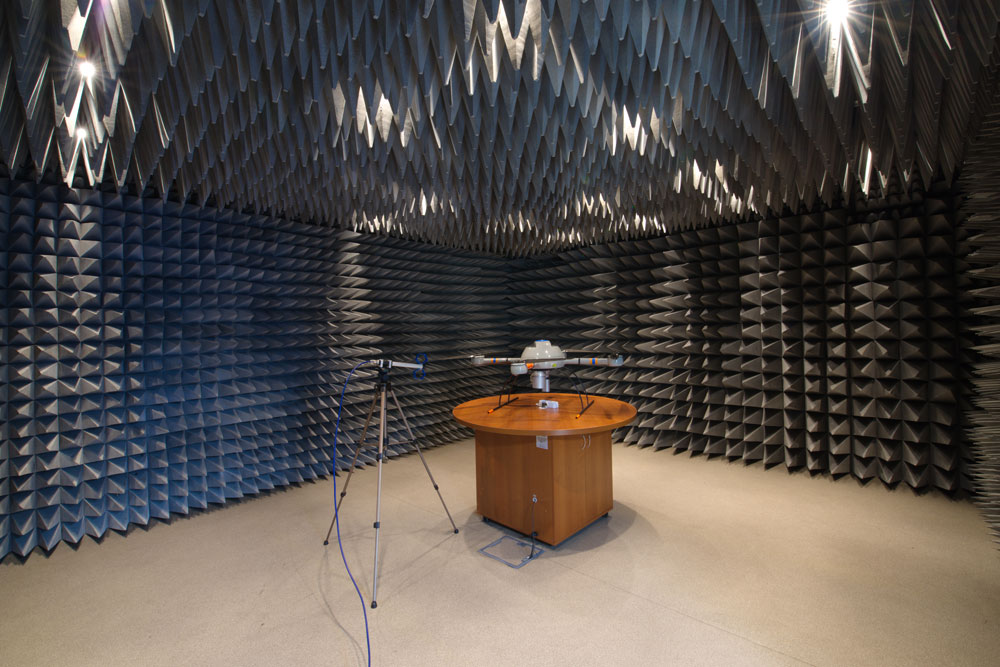

Безэховые камеры (БЭК) применяются в различных отраслях промышленности для выполнения научно-исследовательских работ, а также проведения контроля на соответствие требованиям различных отраслевых стандартов.

ГК МАСКОМ выполняет полный цикл работ по созданию БЭК в соответствии с военными и гражданскими ГОСТами по ЭМС: от формирования технического задания и разработки рабочей конструкторской документации до ввода объекта в эксплуатацию с его последующей аттестацией, гарантийным техническим и сервисным обслуживанием.

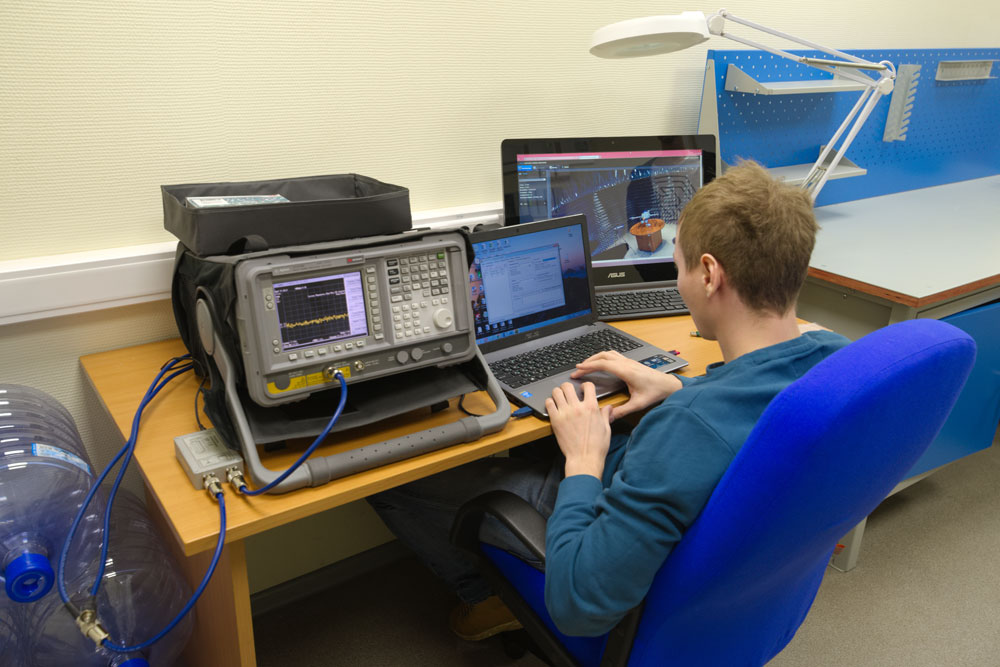

Возможно комплексное оснащение лабораторий современными средствами измерений (в том числе собственной разработки), программно-аппаратными средствами автоматизации процесса измерений.

В соответствии с ГОСТ Р 50414-92 камеры обеспечивают эффективность экранирования, соответствующую 1 классу, в диапазоне частот от 0,01 МГц до 18 ГГц:

  • магнитного поля: от 80 до 100 дБ в диапазоне частот от 10 кГц до 1 МГц;
  • магнитного поля: не менее 100 дБ в диапазоне частот от 1 до 30 МГц;
  • электрического поля: не менее 100 дБ в диапазоне частот от 30 до 500 МГц;
  • плоской волны: не менее 100 дБ в диапазоне частот от 100 МГц до 18 ГГц.

ВАРИАНТЫ ИСПОЛНЕНИЯ

  • Модульного цельносварного типа
  • Сборно-разборного типа

ОСОБЕННОСТИ

  • Инженерная подготовка помещения
  • Обеспечение температурно-влажностного режима для любых условий
  • «Чистые» БЭК

ТИПЫ КАМЕР

  • Комбинированные камеры с электромагнитным затуханием (до 1-го класса экранирования включительно) и вибро/звукоизоляцией (60 дБ в речевом диапазоне частот).

Габаритные размеры экранированной камеры зависят от требований заказчика либо от ее предназначения.

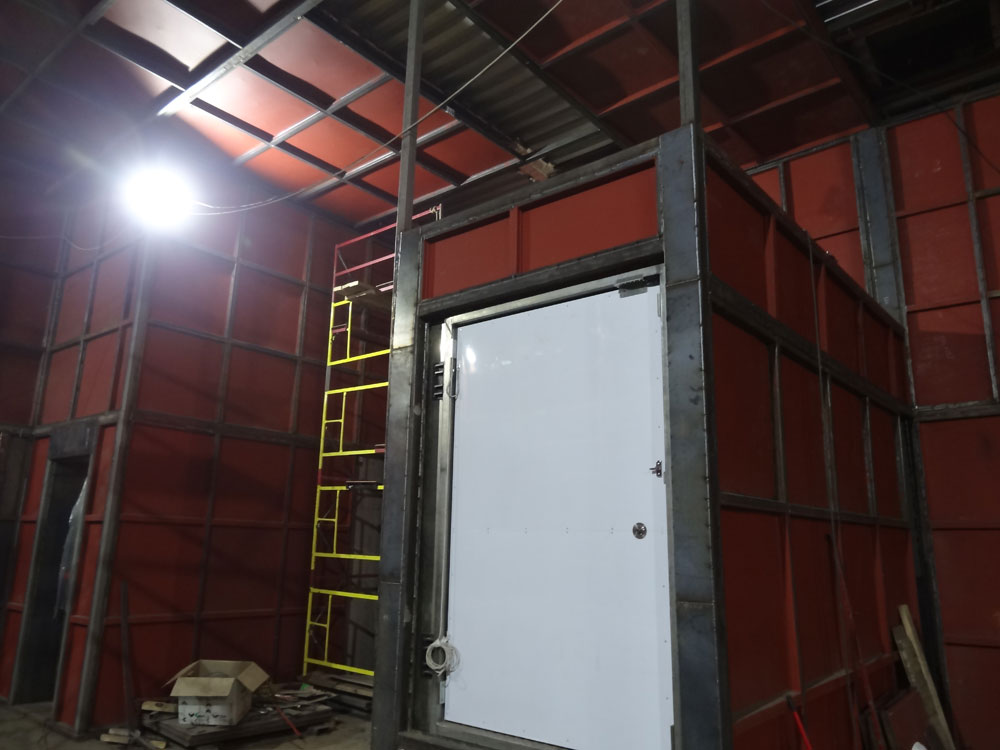

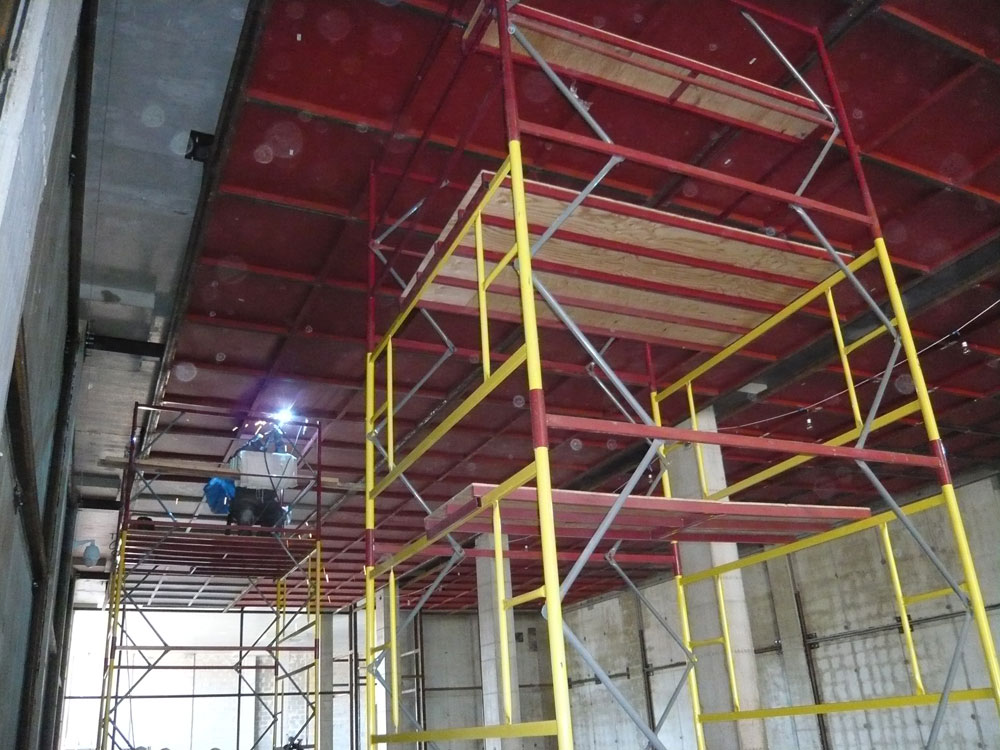

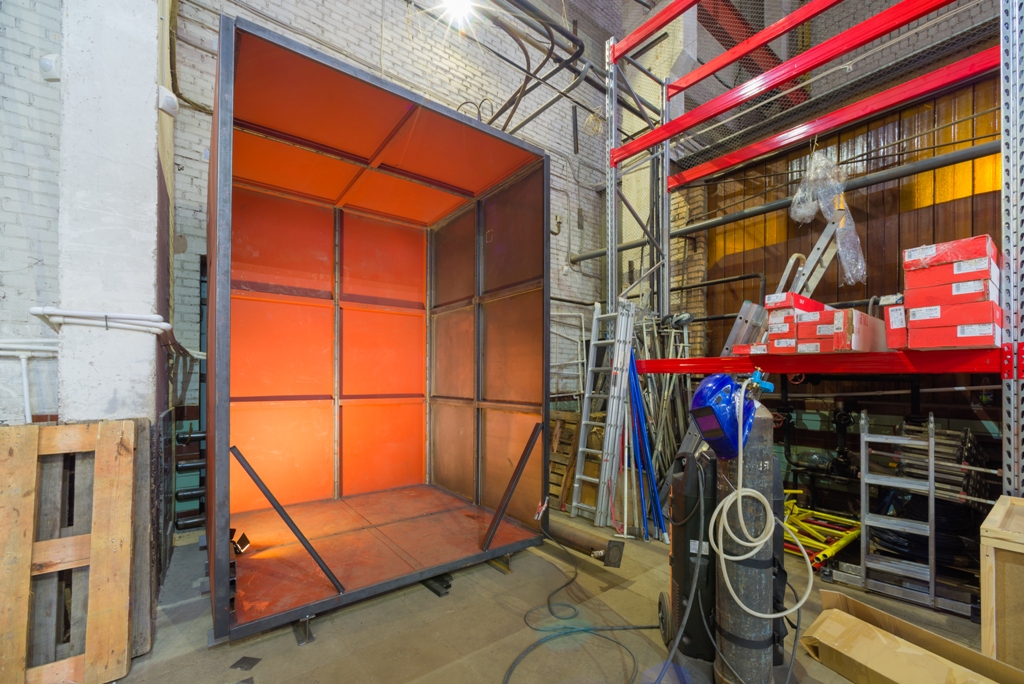

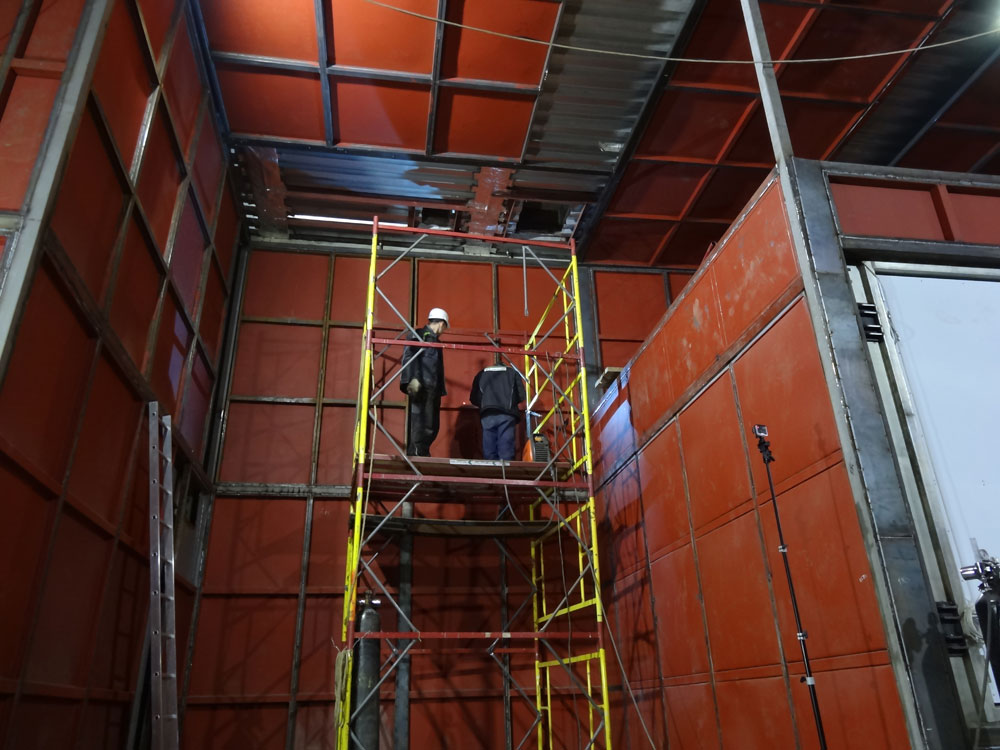

ЗАЩИТНЫЕ ЭКРАНИРОВАННЫЕ КАМЕРЫ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭК

  • В соответствии с ГОСТ Р 50414-92 камеры обеспечивают эффективность экранирования, соответствующую экранированной камере 1 класса, в диапазоне частот от 0,01 МГц до 18 ГГц:
  • Магнитного поля: от 80 до 100 дБ в диапазоне частот от 10 кГц до 1 МГц;
  • Магнитного поля: не менее 100 дБ в диапазоне частот от 1 до 30 МГц;
  • Электрического поля: не менее 100 дБ в диапазоне частот от 30 до 500 МГц;
  • Плоской волны: не менее 100 дБ в диапазоне частот от 100 МГц до 18 ГГц.
  • Габаритные размеры экранированной камеры зависят от требований заказчика либо от ее предназначения.

КОМПОНЕНТЫ ДЛЯ БЭК

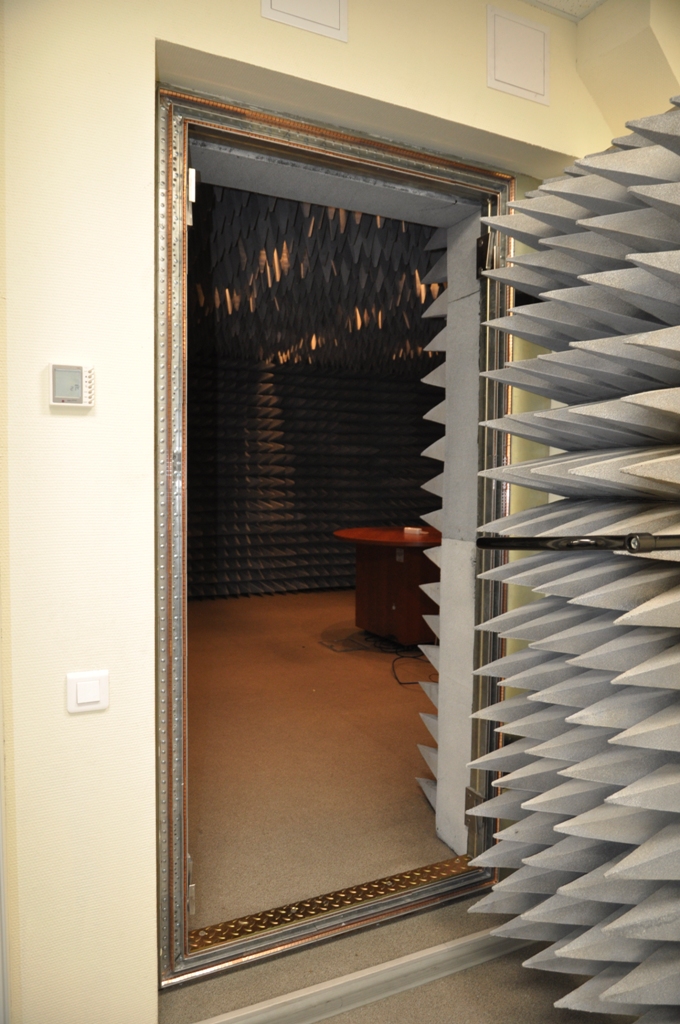

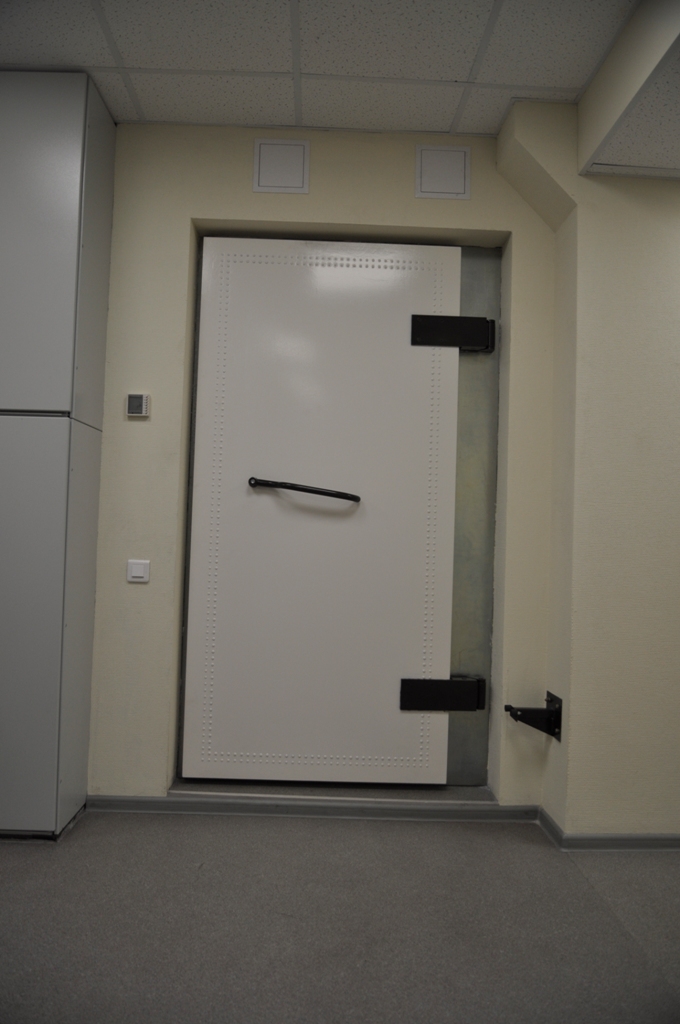

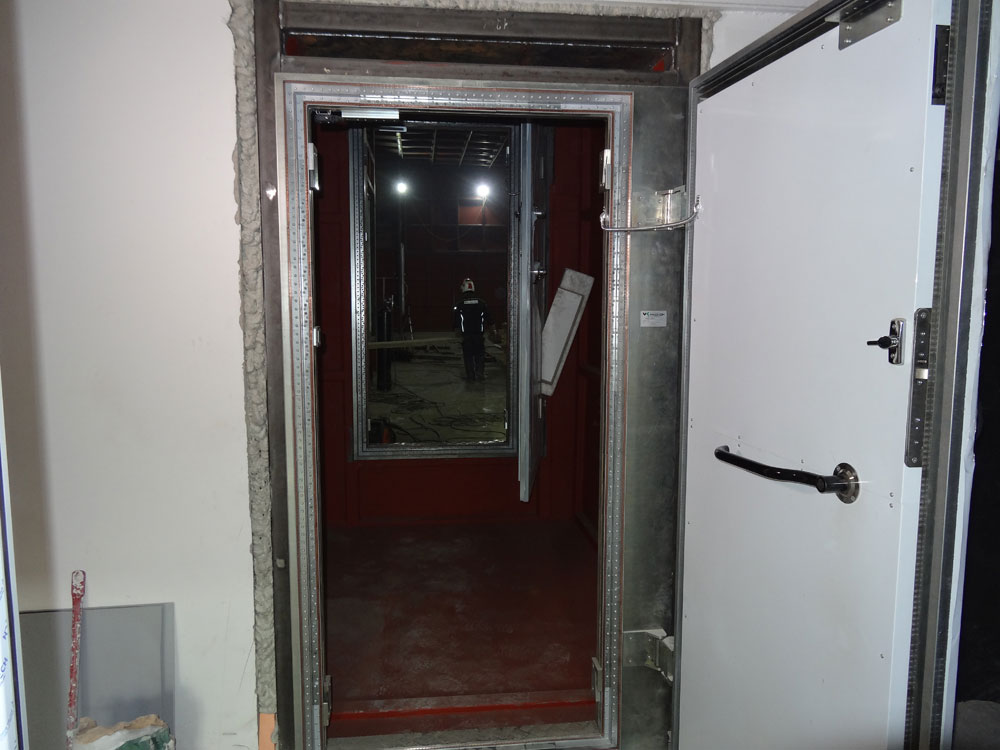

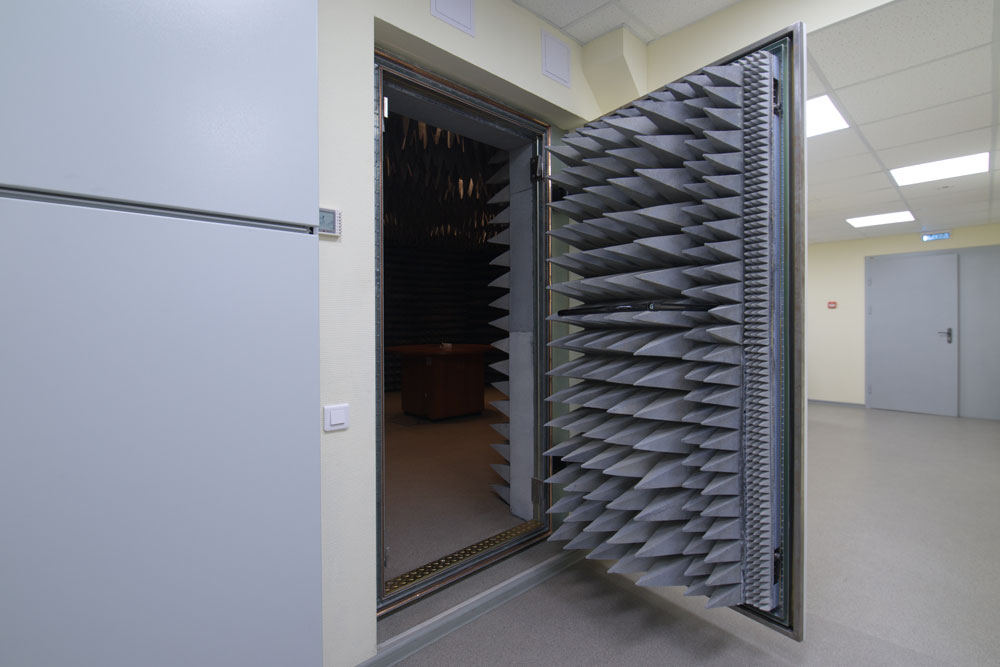

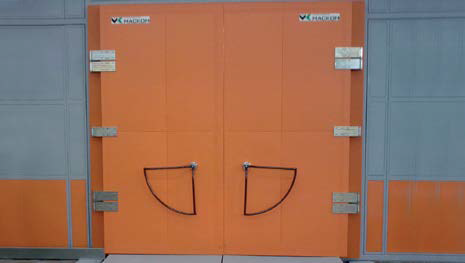

Экранированные ворота и двери

ТИПЫ ДВЕРЕЙ

  • навесные двери
  • раздвижные двери/ворота



ХАРАКТЕРИСТИКИ

Эффективность экранирования в соответствии с ГОСТ до 100 дБ в диапазоне частот 0,01 МГц до 18 ГГц

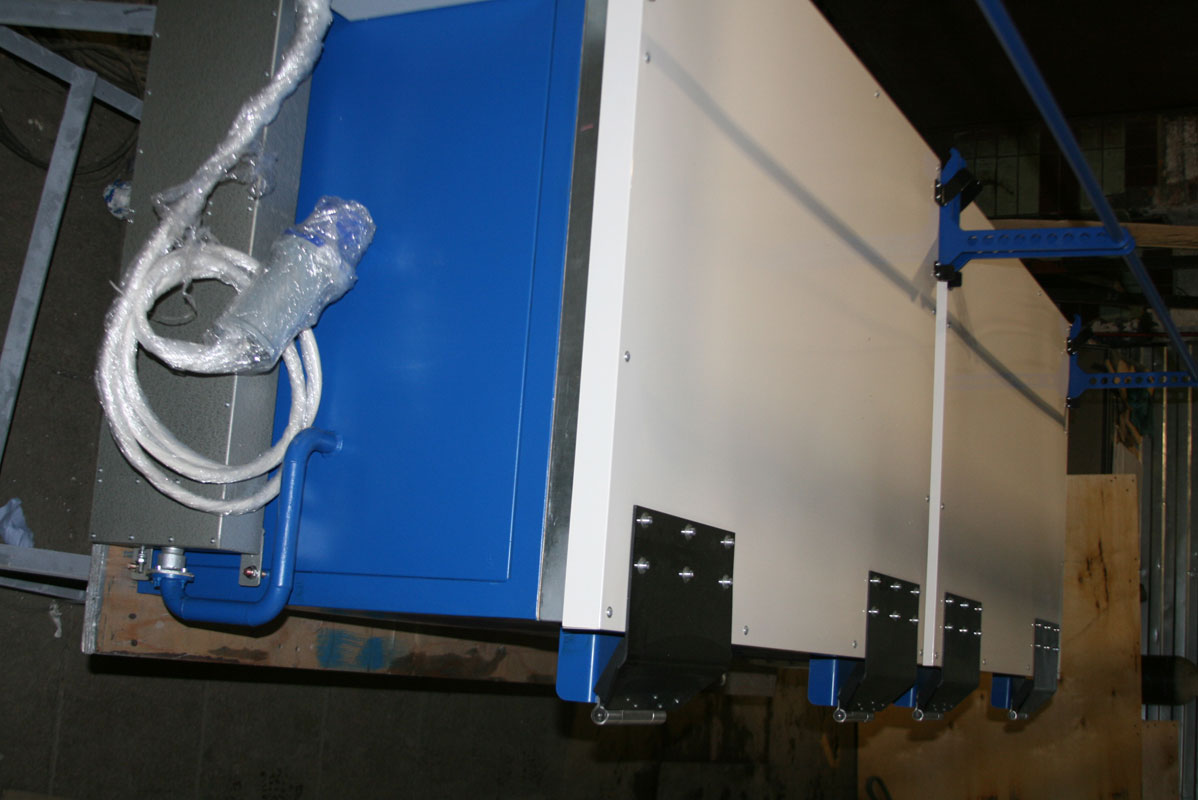

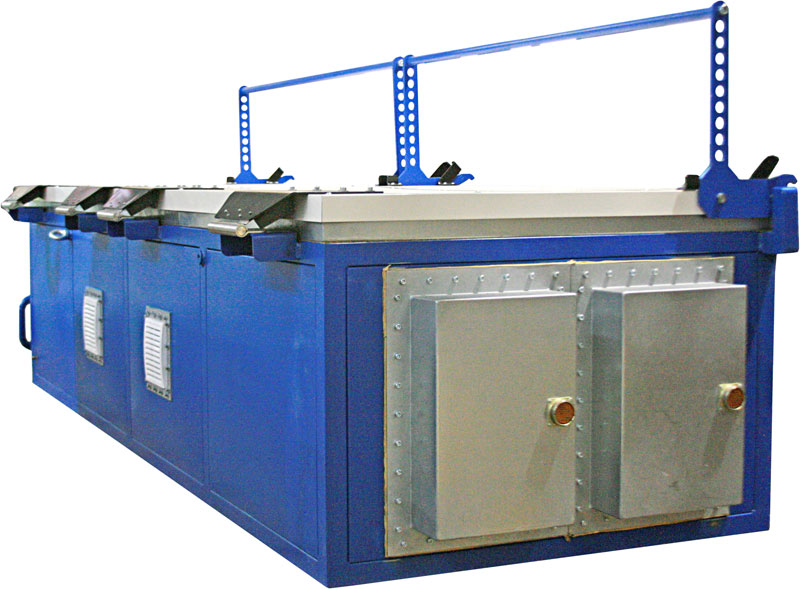

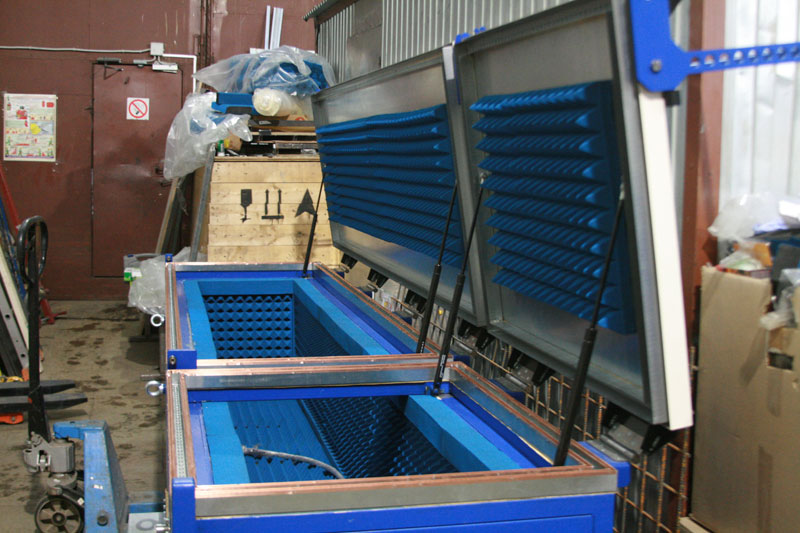

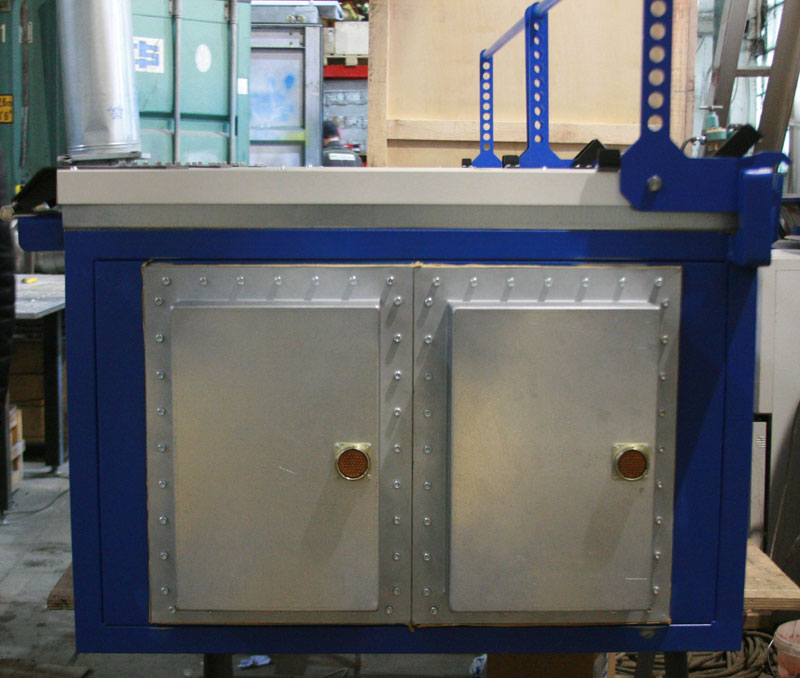

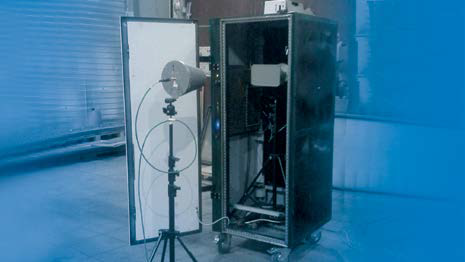

Экранированные шкафы по требованиям ПД ИТР

ЭШ рассчитаны на диапазон 0,05-8 ГГц

Коэффициент экранирования составляет не менее 40 дБ во всем диапазоне

Стандартные габаритные размеры ЭШ 750х950х1977 мм (ШхГхВ)

Мы осуществляем производство экранированных шкафов любых размеров, в соответствии с требованиями заказчика.

Масса ЭШ при стандартных габаритных размерах 250 кг

Электропитание ЭШ 220 В, 50 Гц

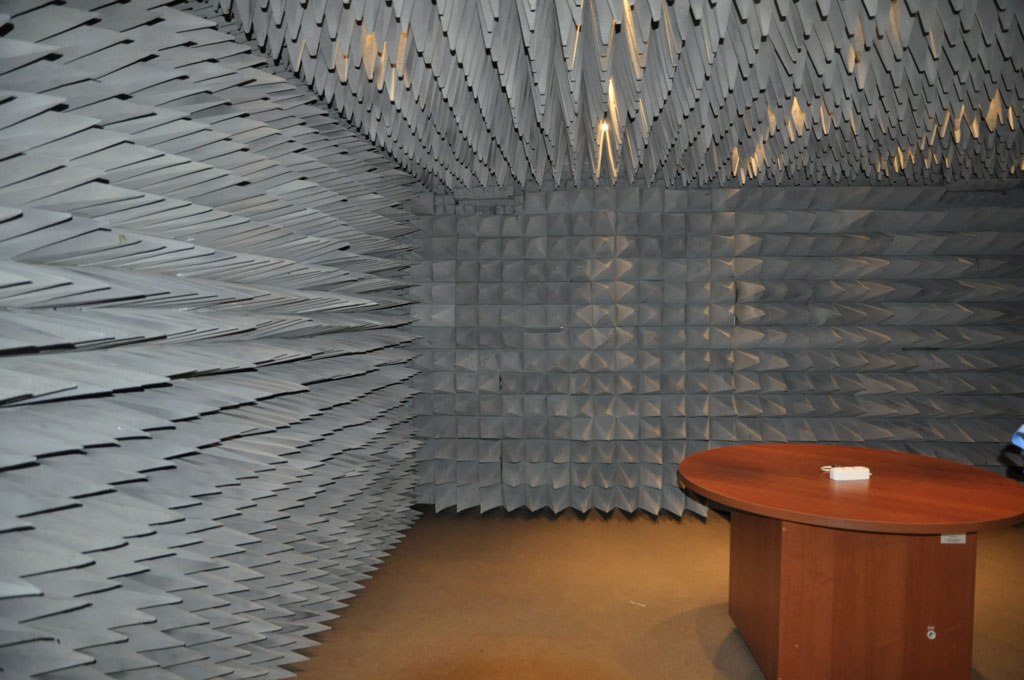

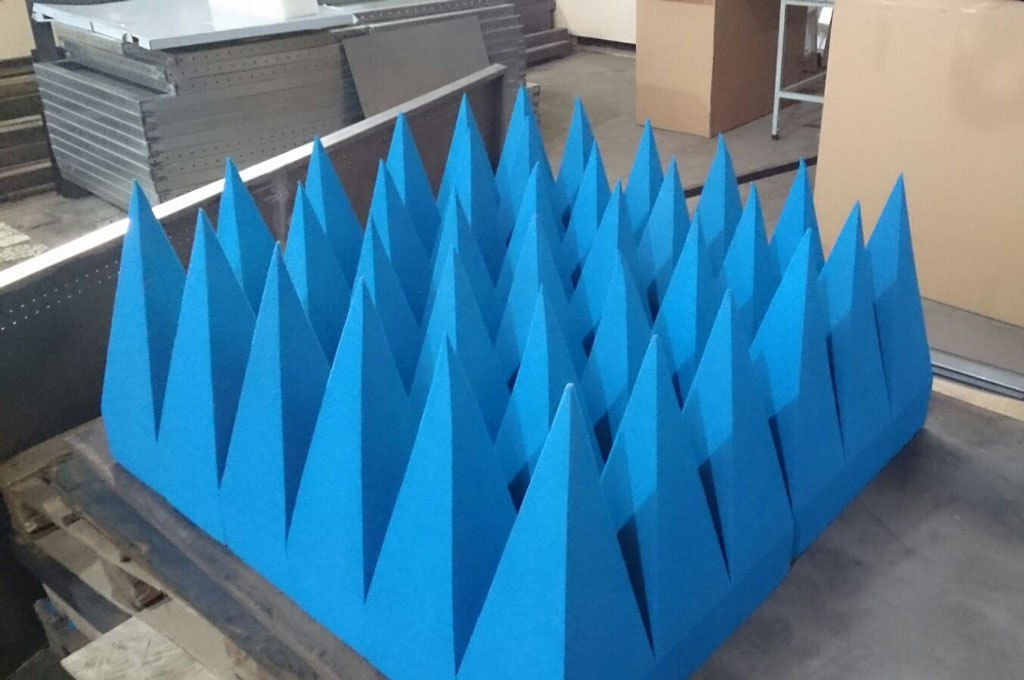

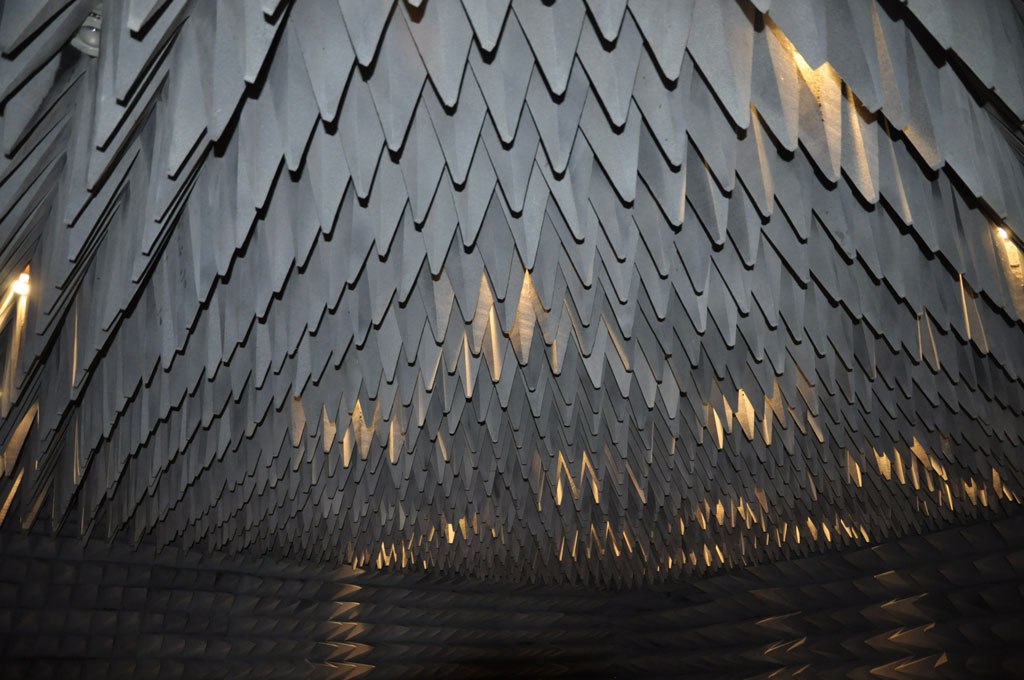

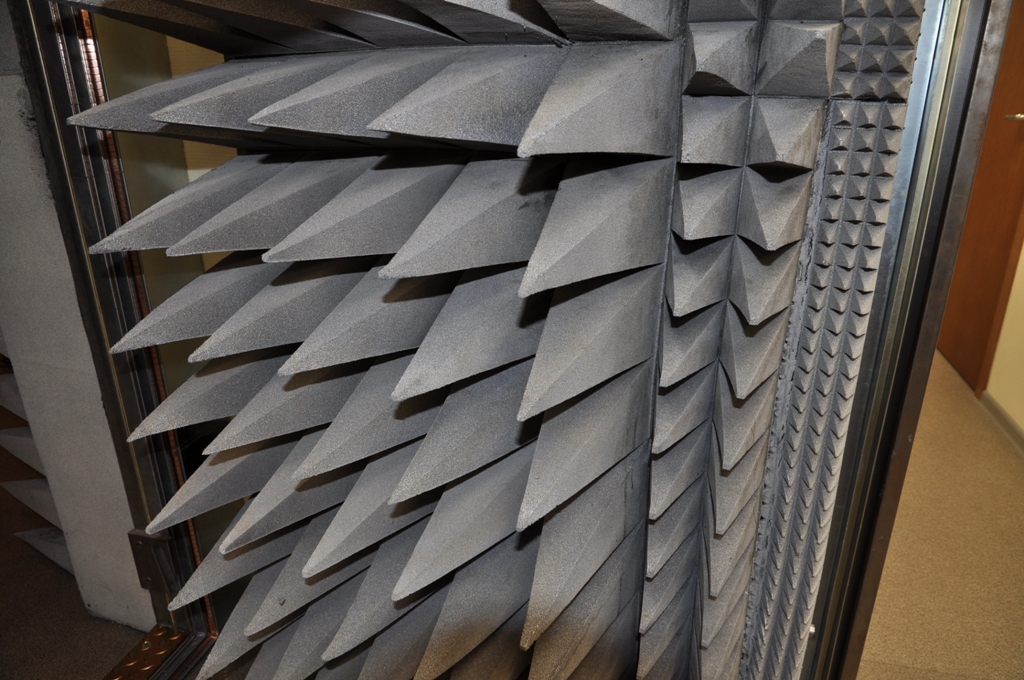

Радиопоглащающие материалы

РПМ СЕРИИ «ЭРИДАН»

Внешние размеры 525х175х530 (Д х Ш х В)

Диапазон частот 40 МГц – 40 ГГц

Крепление сборная конструкция, блоками с размером 525х525 мм (Д x Ш)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды от +5 до +60°С

Относительная влажность не более 80%

Горючесть самозатухающий материал

Коэффициент отражения по мощности при падении электромагнитной волны по нормали к изделию

100 МГц - 15 дБ
150 МГц - 20 дБ
300 МГц - 30 дБ
600 МГц - 35 дБ
1,5 ГГц 40 дБ
3 ГГц – 40 ГГц -50 дБ

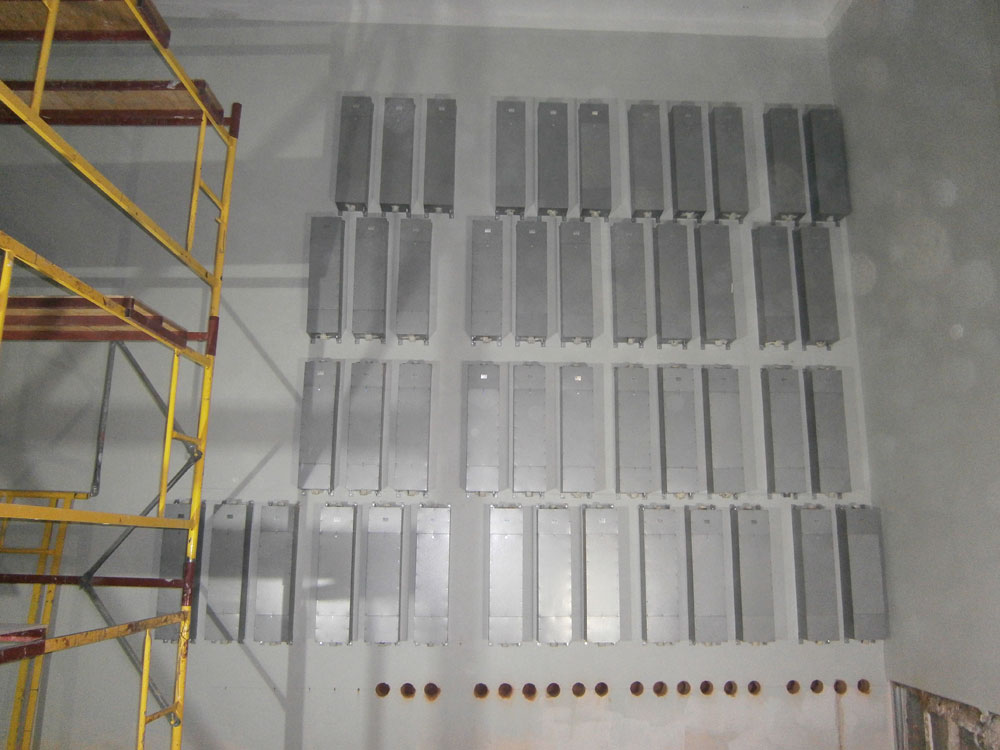

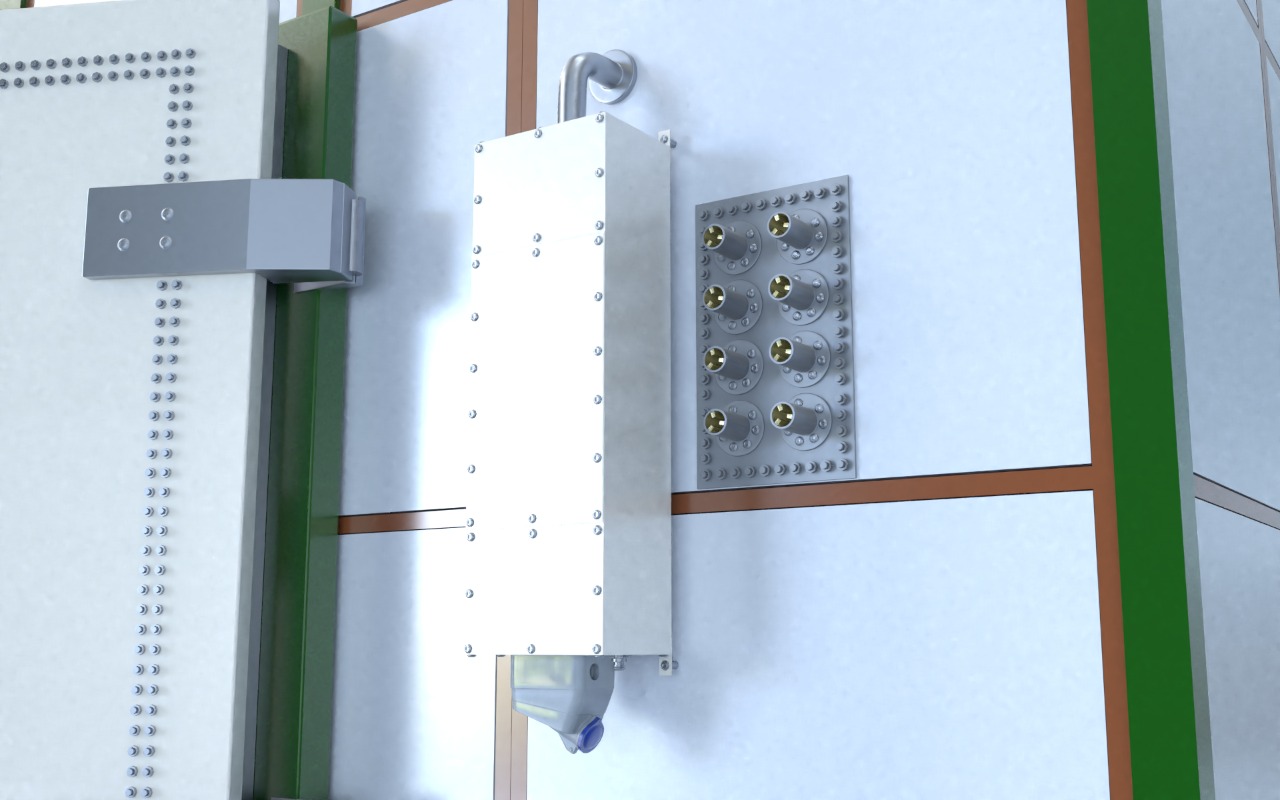

Фильтры

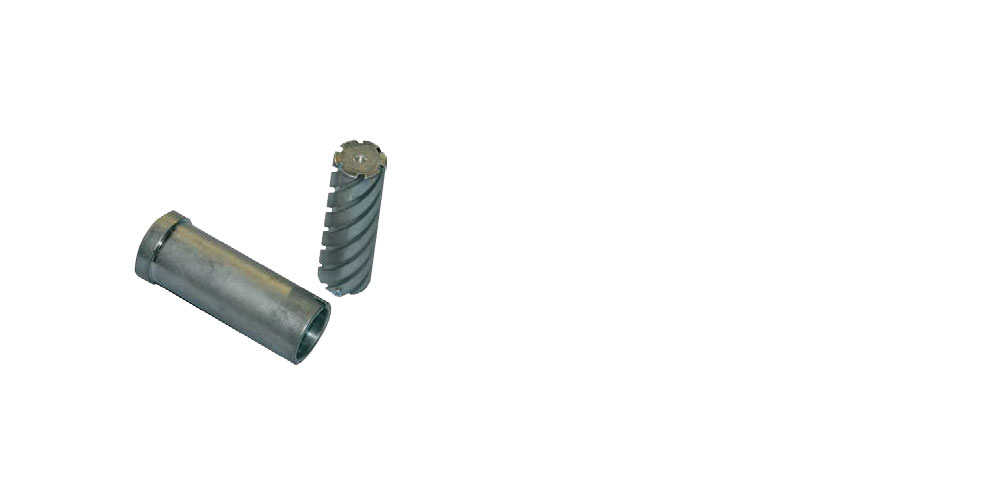

ФИЛЬТРЫ ОПТИЧЕСКИЕ СЕРИИ "КВАРТЕТ-С"

  • Диапозон частот 10 кГц-40ГГц
  • Затухание по магнитной составляющей не менее 80 дБ
  • Затухание по электрической составляющей не менее 80 дБ

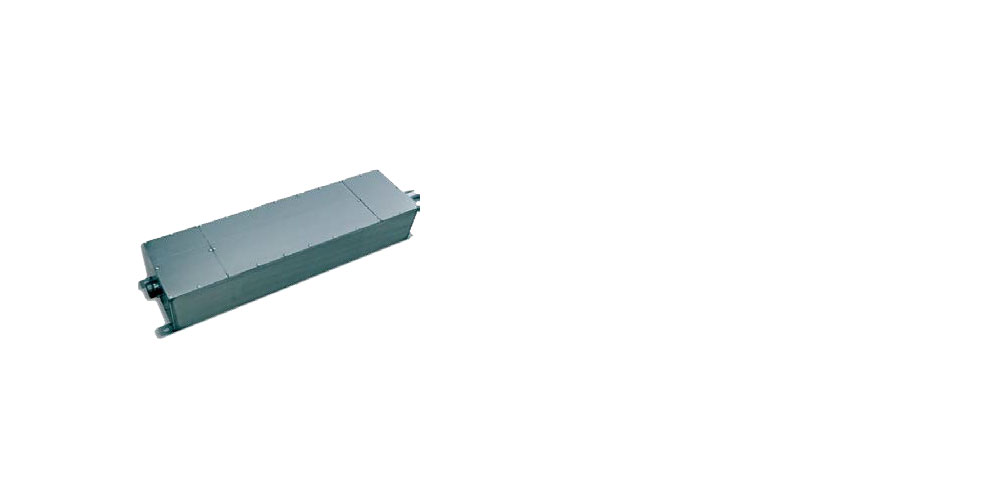

ФИЛЬТРЫ ПОМЕХОПОДАВЛЯЮЩИЕ СЕРИИ "КВАРТЕТ-Е"

  • Диапозон частот 150 кГц-40ГГц
  • Затухание по магнитной составляющей не менее 60 дБ
  • Затухание по электрической составляющей не менее 60 дБ

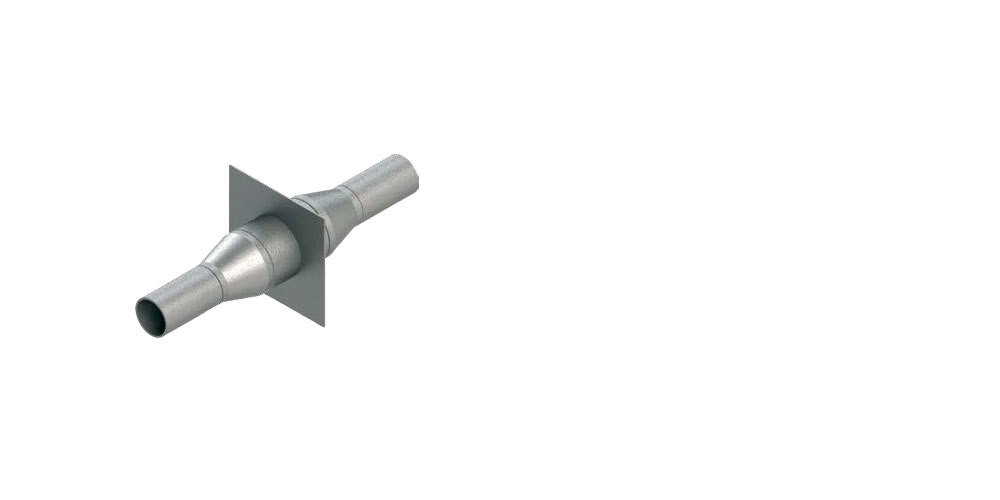

ФИЛЬТРЫ ТРУБОПРОВОДНЫЕ СЕРИИ "КВАРТЕТ-Н"

  • Диапозон частот 10 кГц-40ГГц
  • Затухание по магнитной составляющей не менее 80 дБ
  • Затухание по электрической составляющей не менее 80 дБ

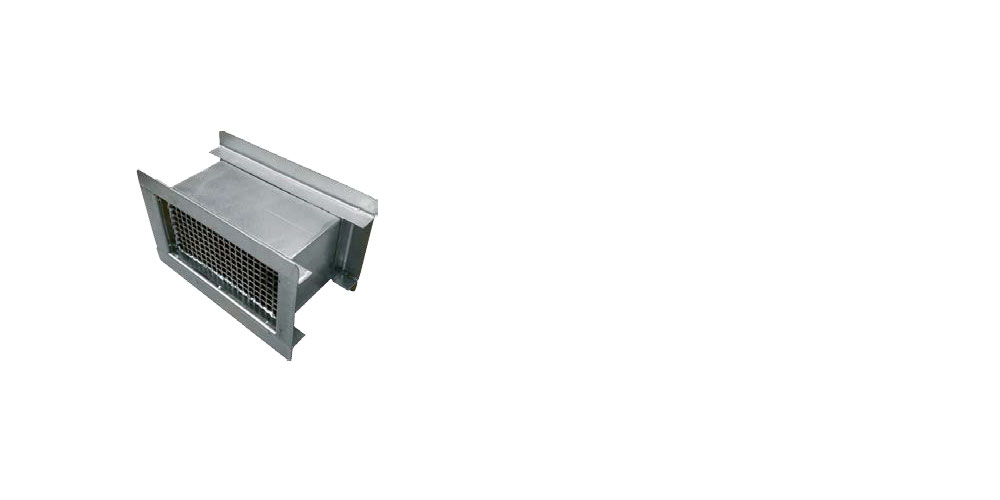

ФИЛЬТРЫ ВОЗДУШНЫЕ СЕРИИ "КВАРТЕТ-О"

  • Диапозон частот 10 кГц-40ГГц
  • Затухание по магнитной составляющей не менее 80 дБ
  • Затухание по электрической составляющей не менее 80 дБ
